礦漿濃縮機
日期：2020-05-27

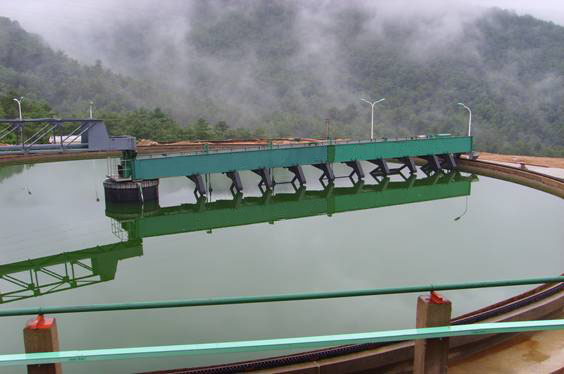

濃縮機現場圖
特點：
該設備的體積嬌小，無動力，投資較少，在使用成本上很低，但是工作效率上很高
礦漿濃縮機工作原理
將礦漿或其他帶處理液體從給料區進入沉降濃縮區，在此區形成相對動態平衡的懸浮過程，礦漿重粒度較大的顆粒。由于其沉降末速度較大，在克服水流脈動力下，經過沉降濃縮區懸浮過濾層過濾，快速沉淀進入底部排料口排出，未能克服水流動脈力而沉淀的粒徑較小的顆粒隨著上升水流進入斜管區。斜管區按一定的角度填充了六角形薄壁多孔斜管。將水流分成許多的沉淀單元，進入斜管區的較細顆粒在層流水力沉降條件下到達斜管壁上，積累到一定的量后，在重力作用下下滑到沉降去，更加分離粒度處理能力設計要求，未能在鞋管區沉降的微細粒，將隨著溢流排出，從而實現了分級和沉淀的過程。
主要的應用行業是 金屬，建材，化工，或者非金屬行業等等，在近年來在稀有金屬的選礦中受到比較廣泛的應用
礦漿濃縮機的技術參數
| 型號 | 濃縮池直徑 | 濃縮池中心深度 | 處理能力(t/d) | 沉淀面積(m2) | 電機型號 | 電機功率 | 重量 | 備 注 |
|---|---|---|---|---|---|---|---|---|
| NT-15 | 15000 | 3500 | 88～390 | 177 | Y132(M2)-6 | 5.5 | 11702 | 有手動提耙式 |
| NT-18 | 18000 | 3700 | 127~560 | 255 | Y132(M2)-6 | 5.5 | 12120 | |
| NT-24 | 24000 | 3400 | 226~1000 | 452 | Y160M-6 | 7.5 | 28270 | |
| NT-30 | 30000 | 3940 | 353~1570 | 707 | Y160M-6 | 7.5 | 31000 | |
| NT-45 | 45000 | 5025 | 790~2400 | 1590 | Y160L-6 | 11 | 25691 | |
| NT-53 | 53000 | 5070 | 1000~3400 | 1964 | Y160L-6 | 11 | 69410 |
