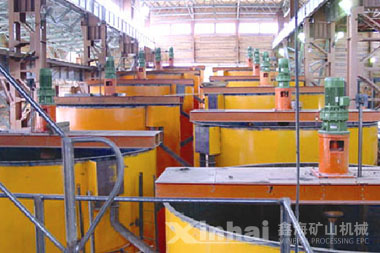

雙葉浸出攪拌槽
日期：2020-05-28
雙葉浸出攪拌槽的特點
1.通氣上，采用的是中空軸通氣至低端，使空氣經過中空軸進入攪拌槽內，使氣體分散均勻，當然氣泡的粒度很小
2.采用的是直徑很大的新型葉輪，轉速很低。攪拌功率很小，從而減少碳的磨損。
3.在攪拌強度上有一定的把控，使攪拌槽內的濃度和細度有了很一一致的分布。提高了氰化的進出率和碳的吸附率
工作原理
礦漿在雙葉輪的拖動與攪拌作用下，在中心由上至下流動，經周邊的阻尼板進行擴散，在軸的下端給入空氣，與礦漿進行混合并向上循環，形成均勻的懸浮混合液。
雙葉輪浸出攪拌槽適用于比重小、粘度低、沉降速度慢、礦石粒度在-200目占90%以上，礦漿濃度小于45%的黃金浸出、吸附及其它混合作業中。
| 型號 | 槽體規格直徑×高度(mm) | 有效容積(m3) | 葉輪轉速(r.p.m) | 葉輪直徑(mm) | 電動機功率(kw) | 減速器型號 | 槽體重量(kg) | 總重(kg) |
|---|---|---|---|---|---|---|---|---|
| SJ2.0×2.5 | 2000×2500 | 6 | 52 | 909 | 2.2 | XLD2.2-4-29 | 1609 | 2144 |
| SJ2.5×2.5 | 2500×2500 | 9.82 | 43 | 935 | 4 | XLD4-5-35 | 2159 | 2729 |
| SJ2.5×3.15 | 2500×3150 | 13.14 | 52 | 935 | 2.2 | XLD2.2-4-29 | 2398 | 3095 |
| SJ3.0×3.0 | 3000×3000 | 18 | 40.85 | 1130 | 4 | XLD4-5-35 | 3480 | 4583 |
| SJ3×3.15 | 3000×3150 | 18.93 | 43 | 1130 | 4 | XLD4-5-35 | 3480 | 4160.6 |
| SJ3×3.5 | 3000×3500 | 21 | 43 | 1130 | 4 | XLD4-5-35 | 3211 | 4334.6 |
| SJ3.15×3.55 | 3150×3550 | 24 | 43 | 1260 | 4 | XLD4-5-35 | 3433.5 | 4322.8 |
| SJ3.5×3.5 | 3500×3500 | 30 | 52 | 1310 | 5.5 | XLD5.5-5-29 | 3480 | 5025 |
| SJ3.5×4 | 3500×4000 | 32.7 | 52 | 1310 | 5.5 | XLD5.5-5-29 | 4230 | 5429 |
| SJ3.55×4.0 | 3550×4000 | 33.6 | 43 | 1310 | 4 | XLD4-5-35 | 4260 | 5025 |
| SJ3.7×4.2 | 3700×4200 | 38.4 | 42 | 1310 | 4 | XLD4-5-43 | 5266 | 6153 |
| SJ4.0×4.5 | 4000×4500 | 48 | 35 | 1750 | 7.5 | XLD7.5-7-43 | 6397 | 7569 |
| SJ4.0×6 | 4000×6000 | 70 | 33 | 1750 | 11 | GRF137-Y11-4P-44.65-M4 | 7681 | 9200 |
| SJ4.5×5.0 | 4500×5000 | 71.57 | 35 | 1750 | 7.5 | XLD7.5-7-43 | 8614 | 10864 |
| SJ5.0×5.6 | 5000×5600 | 98 | 31 | 2046 | 11 | XLD11-8-47 | 8740 | 14291 |
| SJ5.5×6.0 | 5500×6000 | 112 | 31 | 2100 | 11 | XLD11-8-47 | 14267 | 18745 |
| SJ6.5×7.0 | 6500×7000 | 195 | 21 | 2400 | 22 | GRF147-Y22-4P-70.87 | 17890 | 25978 |
| SJ7.0×7.5 | 7000×7500 | 245.4 | 21 | 2400 | 22 | XLD22-10-47 | 20505 | 29030 |
| SJ7.5×8.0 | 7500×8000 | 268.6 | 23 | 2900 | 22 | BLD7-43-22L | 22552 | 32796 |
| SJ8.0×8.5 | 8000×8500 | 319 | 18.5 | 3300 | 30 | TPS315-3F | 30559.5 | 42467.3 |
| SJ8.5×9.0 | 8500×9000 | 395 | 18.5 | 3300 | 30 | TPS315-3F | 34130 | 46623 |
